如何在SolidWorks中添加工程图模板？

在SolidWorks中，添加工程图模板是提升设计效率和质量的关键步骤之一。通过自定义和添加工程图模板，用户可以快速创建符合公司标准或项目需求的图纸，从而节省大量时间和精力。本文将从多个维度详细介绍如何在SolidWorks中添加工程图模板，包括模板的创建、保存、添加至软件以及配置等多个方面。

一、创建工程图模板

创建工程图模板是第一步，也是后续步骤的基础。以下是详细的创建步骤：

1. 启动SolidWorks并新建工程图文件：

打开SolidWorks软件。

点击“新建”按钮，选择“工程图”类型。

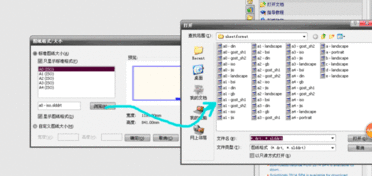

在弹出的对话框中，选择一个现有的模板（如gb-A3）作为起点，也可以从零开始创建，但这通常更复杂。

2. 编辑图纸格式：

在新建的工程图文件中，右键单击图纸空白区域，选择“编辑图纸格式”。

进入图纸格式编辑模式后，可以添加或修改标题栏、边框、表格等元素。

使用SolidWorks的注解工具添加必要的文本、尺寸标注、说明等。

3. 保存图纸格式：

完成图纸格式的编辑后，点击“文件”>“保存图纸格式”。

为图纸格式命名并选择一个保存位置，点击“保存”按钮。

4. 保存工程图模板：

回到工程图窗口，选择“文件”>“另存为”。

在弹出的对话框中，选择“SOLIDWORKS模板（*.slddrwt）”作为保存类型。

为工程图模板命名并选择一个保存位置，点击“保存”按钮。

二、整理模板文件

在将工程图模板添加到SolidWorks之前，建议将模板相关文件整理到一个大文件夹里面，并复制到一个专门用于存储信息的盘符（如D盘），而不是桌面或其他临时位置。这样做可以确保模板文件的安全性和可访问性。

三、添加工程图模板到SolidWorks

将工程图模板添加到SolidWorks软件中的步骤相对简单，但需要注意一些细节以确保模板能够正确识别和使用。

1. 打开SolidWorks软件并找到选项：

启动SolidWorks软件。

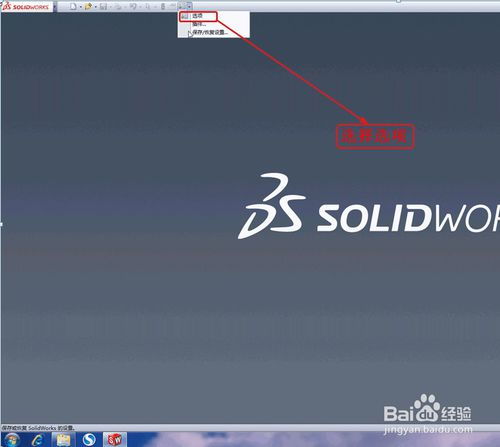

点击顶部菜单栏中的“工具”选项，然后选择“选项”。

2. 导航到文件位置：

在“选项”对话框中，找到并点击“文件位置”选项卡。

在文件位置列表中，找到“文件模板”或类似的条目。

3. 添加模板文件夹：

点击“添加”按钮。

浏览到之前整理好的模板文件夹，选择它并点击“确定”。

4. 确认并保存设置：

添加完模板文件夹后，确保它在列表中显示正确。

点击“确定”按钮保存设置。

四、配置其他相关设置

除了添加工程图模板外，还可以配置其他相关设置以优化SolidWorks的使用体验。

1. 展开选择框并添加其他配置：

在“文件位置”对话框中，展开选择框以查看更多可配置的文件类型。

根据需要添加图纸格式、材料明细表、焊件切割清单、焊件轮廓、材质数据库等其他相关文件。

2. 修改默认模板位置（可选）：

如果需要修改SolidWorks默认的工程图模板位置，可以在“选项”对话框中选择“系统选项”>“默认模板”。

在“工程图模板”部分点击“浏览”，指定新的模板保存位置。

点击“确定”保存设置。

五、使用工程图模板

添加并配置好工程图模板后，就可以在新建工程图时使用这些模板了。

1. 新建工程图并选择模板：

在SolidWorks中，点击“新建”按钮。

选择“工程图”类型。

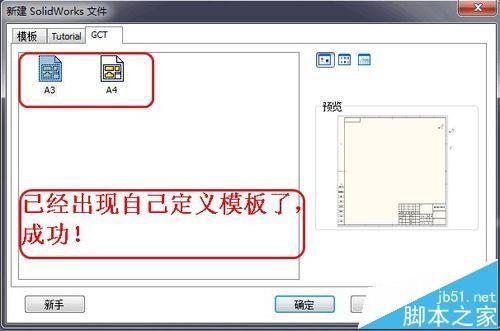

在弹出的对话框中，点击“高级”按钮以查看更多模板选项。

在模板列表中选择之前添加的自定义模板。

2. 快速生成工程图：

选择模板后，点击“确定”按钮。

SolidWorks将基于所选模板快速生成一个新的工程图文件。

六、注意事项

在添加和使用工程图模板时，还需要注意以下几点：

1. 确保模板文件的完整性：

模板文件应包含所有必要的图纸格式、注解和设置。

避免在模板中添加不必要的元素或信息。

2. 定期更新和维护模板：

随着公司标准或项目需求的变化，定期更新和维护模板是很重要的。

确保所有团队成员都使用最新版本的模板。

3. 备份模板文件：

定期备份模板文件以防止数据丢失。

可以将备份文件存储在云存储或其他安全位置。

4. 培训团队成员：

对团队成员进行SolidWorks和模板使用的培训是很重要的。

这可以确保他们能够快速上手并高效地使用自定义模板。

5. 兼容性检查：

在将模板文件添加到SolidWorks之前，确保它们与当前版本的SolidWorks兼容。

如果使用的是较旧版本的SolidWorks，请确保模板文件与之兼容。

通过以上步骤和注意事项，您可以轻松地在SolidWorks中添加和使用自定义的工程图模板。这将大大提高设计效率和质量，同时确保所有图纸都符合公司标准或项目需求。希望本文对您有所帮助！
