TDA8844各脚数据详解

TDA8844是飞利浦公司生产的TDA88XX系列单片小信号处理集成电路中的一种，广泛应用于大屏幕及背投彩电中。这款集成电路内部集成了图像中频放大电路、视频检波电路、伴音中频限幅放大电路、鉴频器、TV/AV切换电路、亮度信号处理电路、色度信号处理电路、RGB电路以及扫描小信号处理电路，功能十分强大。为了帮助用户更好地理解和使用TDA8844，以下是对其各脚数据的详细解析。

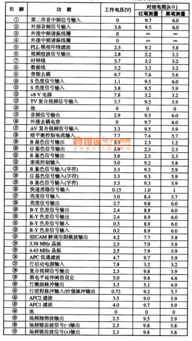

TDA8844集成电路采用56脚封装方式，各脚的功能和数据如下：

1. 1脚（SNDIF输入）：伴音中频信号输入端。中频信号从此脚输入，经过限幅放大、PLL解调、预放大与静音、开关与音量处理后，获得的音频信号从15脚输出。

2. 2脚（AUDIOEXT输入）：外部音频信号输入端。此脚可用于接收外部音频信号，以便进行进一步处理。

3. 3、4脚：PLL检波所需元件外接端。这两个脚用于外接PLL检波电路所需的元件，以确保视频信号的稳定接收。

4. 5脚：未使用。

5. 6脚（视频信号输出）：视频信号输出端。经过中频放大、视频检波及视频放大后的视频信号从此脚输出，包括第二伴音中频信号。

6. 7、8脚（PC总线控制端）：微处理器通过PC总线对TDA8844进行控制，实现图像参数的调整。这两个脚是PC总线的接口，用于接收和发送控制信号。

7. 9脚：接地（GND）。此脚为集成电路的接地端，用于提供稳定的接地电位。

8. 10脚：未使用。

9. 11脚：亮度信号输出端（用于特殊功能，通常不使用）。

10. 12脚：未使用。

11. 13脚：接地（GND）。

12. 14脚：未使用。

13. 15脚（音频信号输出）：音频信号输出端。经过处理的音频信号从此脚输出，送到音频处理电路。

14. 16脚：SECAM制式PLL滤波电容外接端。此脚用于外接SECAM制式下的PLL滤波电容，以确保彩色信号的稳定解码。

15. 17-19脚（RGB信号输出）：这三个脚分别输出R（红）、G（绿）、B（蓝）三基色信号，送到CRT电路进行显示。

16. 20脚：接地（GND）。

17. 21脚：R信号输出（与17脚对应）。

18. 22脚（束电流限制输入）：束电流限制（BCL）输入脚，用于限制显像管的束电流，防止过大电流损坏显像管。当束电流过大时，外部电路会使此脚电压下降，集成电路内部的白电平限制器起控制作用。

19. 23-25脚（OSD RGB信号输入）：这三个脚分别接收屏显（OSD）R、G、B信号输入，用于在屏幕上显示字符或图形。

20. 26脚（RGB输入控制）：RGB输入控制脚。此脚输入的快速消隐FBL电平决定内部开关将哪一路信号（27、31、32脚输入的Y、(B-Y)、(R-Y)信号，或23、24、25脚输入的OSD RGB信号）切换到19、20、21脚输出。

21. 27脚：Y信号输入端。

22. 28脚（亮度信号输出）：亮度信号输出端。经过处理的亮度信号从此脚输出。

23. 29、30脚（(R-Y)、(B-Y)信号输出）：这两个脚分别输出(R-Y)和(B-Y)色差信号，用于彩色图像的合成。

24. 31脚：(B-Y)信号输入端。

25. 32脚：(R-Y)信号输入端。

26. 33脚（基准电压输出）：基准电压输出端。此脚输出的电压送到梳状滤波器电路，用于COMB-ON控制。

27. 34、35脚（彩色解码副载波晶振元件外接端）：这两个脚用于外接彩色解码副载波晶振元件。根据C总线的指令选择相应制式时的振荡元件。例如，在PAL单制式时，35脚接入一个4.433MHz的晶振；在NTSC-M单制式时，34脚接入一个5.579MHz晶振；在我国的PAL制式下，34脚接一个3.579MHz晶振，35脚接入一个4.43MHz的晶振。

28. 36脚（PAL/NTSC制式PLL低通滤波元件外接端）：此脚用于外接PAL/NTSC制式下的PLL低通滤波元件，以确保彩色信号的稳定解码。

29. 37脚（启动电流输入）：开机后，由开关电源产生的+8V电压向此脚提供启动电流。如果此脚的电压超过5.6V，则行振荡器（VCO）启动。

30. 38-40脚：行同步处理相关脚位。其中40脚为行驱动脉冲输出端，输出行驱动脉冲到行扫描电路。

31. 41脚（沙堡脉冲输入/输出）：沙堡脉冲为R、G、B提供行、场消隐，以消除屏幕上的回扫线。同时，此脚也是行逆程脉冲输入端和沙堡脉冲形成脚。

32. 42脚（行AFC-2低通滤波元件外接端）：此脚用于外接行AFC-2低通滤波元件，确保行相位的正确。

33. 43脚（AFC-1低通滤波元件外接端）：此脚用于外接AFC-1低通滤波元件，行振荡频率由AFC-1环路锁定在基准频率上。

34. 44脚：未使用。

35. 45-47脚：场同步处理相关脚位。其中46脚输出正极性（POS）场锯齿波，47脚输出负极性（NEG）场锯齿波。

36. 48、49脚（中频信号输入）：从声表面波滤波器输出的中频信号进入这两个脚，在集成电路内部进行中频放大、视频检波及视频放大。

37. 50脚：接地（GND）。

38. 51脚：未使用。

39. 52脚：接地（GND）。

40. 53脚（AGC直流控制电压外接电容端）：AGC电路检测视频信号顶部的同步头电平，并在此脚外接电容上形成AGC直流控制电压。

41. 54脚（RF-AGC电压输出）：此脚输出RF-AGC电压对调谐器进行控制。

42. 55脚（伴音去加重电容外接端）：此脚用于外接伴音去加重电容，以改善伴音质量。

43. 56脚：电源输入端（Vcc）。此脚接收外部提供的电源电压，为集成电路提供工作电源。

通过以上对各脚的详细解析，相信用户对TDA8844的功能和使用方法有了更深入的了解。在实际应用中，用户可以根据具体需求和电路设计，合理利用这些脚位，实现图像信号的稳定接收和处理。
